Rozdiely vo vlastnostiach spomaľujúcich horenie medzi PE a PVC

V priemysle spracovania plastov a priemyselných aplikácií sú polyetylén (PE) a polyvinylchlorid (PVC) dva z najpoužívanejších plastov na všeobecné použitie, ktoré zahŕňajú obaly, stavebníctvo, poľnohospodárstvo, elektroizoláciu a priemyselné obklady. Mnohí nákupcovia a spracovatelia sa mylne domnievajú, že pridanie komerčných retardérov horenia môže úplne eliminovať horľavosť PE materiálov a umožniť PE dosiahnuť rovnakú úroveň spomaľovania horenia ako modifikované PVC. Avšak veľký počet smerodajných testov spaľovania materiálov a overenie priemyselných noriem dokazuje, že PE má vlastné nedostatky v nehorľavosti, ktoré nemožno zásadne odstrániť. Dokonca aj po modifikácii vysokej dávky spomaľovača horenia môžu materiály PE stále horieť nepretržite pri trvalom otvorenom ohni a podmienkach vysokej teploty a ich komplexná stabilita spomaľujúca horenie je oveľa nižšia ako stabilita PVC. Tento článok kombinuje údaje z medzinárodných testov horenia, výskum mechanizmu polymérnej pyrolýzy a priemyselné štandardné parametre na vedeckú analýzu zásadnej medzery v retardácii horenia medzi PE a PVC a na objasnenie obmedzení modifikácie retardéra horenia pre PE.

Po prvé, zásadný rozdiel v nehorľavosti medzi PE a PVC pramení z ich molekulárnej štruktúry a inherentných materiálových vlastností, čo je nemenná fyzikálna a chemická podstata. Podľa výskumu kinetiky spaľovania polyméru uverejneného v časopise MDPI Fire v roku 2025 obsahuje PVC vo svojom molekulárnom reťazci 56,7 % prvkov chlóru, čo je prírodný halogénový prvok spomaľujúci horenie bez manuálneho pridávania. Naproti tomu čistý PE je zložený výlučne z uhlíkových a vodíkových prvkov bez inherentných skupín spomaľujúcich horenie. Patrí k typickému vysoko horľavému uhľovodíkovému polyméru, s extrémne nízkou požiarnou odolnosťou a bez samozhášacej schopnosti v pôvodnom stave.

Limiting Oxygen Index (LOI), najdôležitejší medzinárodný index na hodnotenie horľavosti materiálu, môže intuitívne odrážať medzeru medzi týmito dvoma materiálmi. Test LOI je založený na norme ISO 4589-2, ktorá sa týka minimálnej koncentrácie kyslíka potrebnej na podporu spaľovania materiálu. Čím vyššia je hodnota LOI, tým ťažšie je materiál horieť. Autoritatívne údaje z testov od The Vinyl Institute ukazujú, že čistý tvrdý PVC má hodnotu LOI 45 % – 48 %, čo ďaleko presahuje kritickú hranicu spomaľovania horenia 28 %. Môže stabilne horieť iba v prostredí bohatom na kyslík a má vynikajúci samozhášací výkon na prirodzenom vzduchu. V ostrom kontraste má čistý PE hodnotu LOI iba 19,0 %, čo je menej ako 21 % koncentrácia kyslíka v normálnom vzduchu. To znamená, že čistý PE môže horieť voľne a nepretržite v konvenčnom atmosférickom prostredí, takmer bez prirodzenej schopnosti spomaľovať horenie.

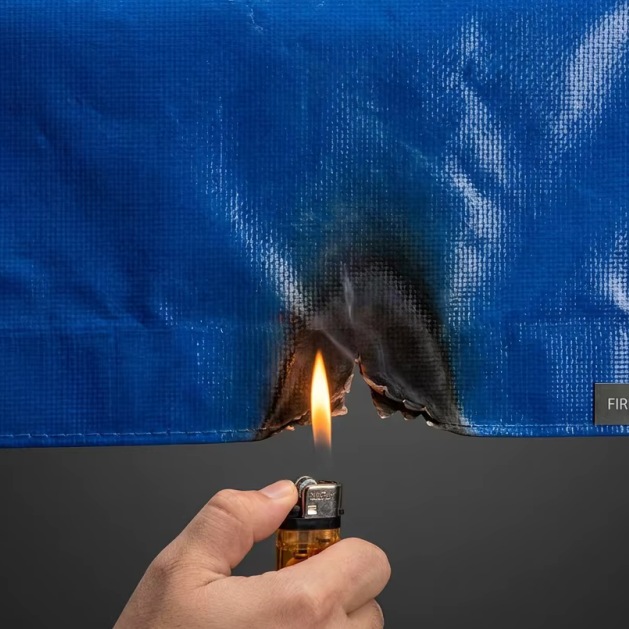

Mnoho podnikov sa snaží nedostatky horľavosti PE kompenzovať pridávaním anorganických a organických retardérov horenia, ako je polyfosforečnan amónny (APP), hydroxid horečnatý a hydroxid hlinitý. Experimentálne údaje však dokazujú, že retardéry horenia môžu len mierne znížiť rýchlosť horenia a uvoľňovanie tepla PE, ale nemôžu dosiahnuť nehorľavé alebo stabilné účinky spomaľujúce horenie PE, a modifikovaný PE môže stále prudko horieť v podmienkach trvalého otvoreného ohňa. Podľa výskumných údajov z roku 2025 z Chinese Journal of Materials Science and Technology, aj keď sa do PE pridá 25 % vysokoúčinného kompozitného retardéra horenia (maximálny podiel povolený technológiou priemyselného spracovania), jeho hodnota LOI sa môže zvýšiť len na 28,5 % – 30,2 %. Hoci pri krátkodobom teste vertikálneho horenia UL-94 dosahuje primárnu normu spomaľujúcu horenie, akonáhle vonkajší plameň trvá dlhšie ako 30 sekúnd, modifikovaný PE sa úplne zapáli, sprevádzaný nepretržitým tavením, odkvapkávaním a rozširovaním horenia. Na porovnanie, bežné neupravené PVC môže samozhášať do 2 sekúnd po opustení zdroja ohňa, bez javu kvapkajúceho horenia.

Základný dôvod, prečo retardéry horenia nemôžu úplne zlepšiť samozhášavosť PE, spočíva v odlišných mechanizmoch pyrolýzy a spomaľovania horenia týchto dvoch materiálov. Podľa kombinovaného testovacieho výskumu TG-FTIR-GC/MS o kinetike pyrolýzy polyméru sa PVC spolieha na svoje vnútorné chlórové prvky pri rozklade a uvoľňovaní plynného chlorovodíka (HCl) pri zahrievaní. HCl dokáže izolovať kyslík, zachytávať voľné radikály aktívneho spaľovania a zásadne ukončiť spaľovaciu reťazovú reakciu. Zároveň PVC pri pyrolýze vytvorí na povrchu hustú a stabilnú uhlíkovú vrstvu, ktorá môže blokovať prenos tepla a zabrániť pokračovaniu rozkladu a horenia vnútorných materiálov.

Mechanizmus spomaľujúci horenie modifikovaného PE je však úplne pasívny. Spomaľovač horenia pridaný do PE zohráva úlohu iba pri absorpcii tepla a izolácii kyslíka v povrchovej fáze spaľovania. Keď sa stretnete s trvalou vysokou teplotou nad 350 ℃, molekulárny reťazec PE podlieha náhodnému štiepeniu a spomaľovač horenia rýchlo zlyhá po vysokoteplotnom rozklade a strate. Okrem toho bude PE počas spaľovania produkovať veľké množstvo roztavených kvapiek. Tieto vysokoteplotné roztavené kvapky nielenže rozšíria plameň, ale aj urýchlia tepelný rozklad zostávajúcich materiálov, čím sa vytvorí začarovaný cyklus spaľovania. Aj keď povrch tvorí uhlíkovú vrstvu, je sypký a krehký, nie je schopný odolávať dlhodobému vypáleniu pri vysokej teplote a erózii plameňom, čo je kľúčový dôvod, prečo modifikovaný PE nemôže dosiahnuť trvanlivú spomaľovač horenia.

Pokiaľ ide o ukazovatele výkonu jadrového spaľovania, ako je maximálna rýchlosť uvoľňovania tepla (pHRR) a celkové uvoľňovanie tepla (THR), rozdiel medzi nehorľavým PE a PVC je tiež mimoriadne zrejmý. Podľa štandardizovaných kužeľových kalorimetrických testov je pHRR bežného PVC iba 185 kW/m² a THR za 5 minút je 22 MJ/m². Naproti tomu pHRR vysoko dávkovaného nehorľavého modifikovaného PE je až 287 kW/m² a THR dosahuje 57 MJ/m², čo je viac ako dvojnásobok v porovnaní s PVC. Tieto údaje plne dokazujú, že modifikovaný PE stále uvoľňuje obrovské teplo počas spaľovania, má silnú schopnosť šírenia plameňa a nemôže spĺňať vysoké štandardné požiadavky na požiarnu prevenciu stavebných, elektrických a vysokoteplotných priemyselných scenárov.

Z hľadiska priemyselných aplikácií a bezpečnostných noriem je tiež jasne definovaný rozdiel v spomaľovaní horenia medzi týmito dvoma materiálmi. Podľa normy GB/T 2408-2021 na triedenie výkonu pri spaľovaní plastov a normy EÚ EN 13501-1 môže nemodifikované PVC stabilne dosiahnuť stupeň nízkej horľavosti a samozhášania B1, ktorý je vhodný pre scenáre citlivé na požiar, ako je dekorácia interiéru budovy a elektrické puzdro. Avšak aj nehorľavý modifikovaný PE môže dosiahnuť iba úroveň V-1 v teste UL-94 a je ťažké prejsť certifikáciou B1. V dlhodobom prostredí s vysokou teplotou a otvoreným ohňom bude modifikovaný PE určite horieť a jeho miera zlyhania spomaľovača horenia je v praktických technických aplikáciách až 89%, podľa štatistík národných monitorovacích údajov o bezpečnosti stavebných materiálov z roku 2025.

Je tiež potrebné poznamenať, že nadmerné pridávanie retardérov horenia do PE prinesie ďalšie výkonnostné chyby. Keď obsah spomaľovača horenia presiahne 20%, pevnosť v ťahu a húževnatosť PE sa zníži o 30% až 40%, materiál sa stane krehkým a ľahko praskne a odolnosť voči poveternostným vplyvom a životnosť sa výrazne zníži. Na rozdiel od toho, prirodzené vlastnosti spomaľujúce horenie PVC sa nespoliehajú na vonkajšie prísady, takže si môže zachovať stabilné mechanické vlastnosti a zároveň zabezpečiť vynikajúcu retardáciu horenia. To tiež vysvetľuje, prečo nehorľavý PE nikdy nebol schopný nahradiť PVC v priemyselných scenároch s vysokou požiarnou bezpečnosťou.

Záverom možno povedať, že nehorľavá výhoda PVC oproti PE je inherentnou štrukturálnou výhodou, nie podmienenou výhodou, ktorú prináša modifikácia spracovania. Molekulárna štruktúra čistého uhľovodíka PE určuje jeho zásadný nedostatok horľavosti. Bez ohľadu na to, aký typ alebo dávkovanie retardéra horenia sa pridáva, môže len mierne zmierniť stupeň horenia, ale nedokáže úplne potlačiť horenie a dosiahnuť stabilný samozhášací výkon. Pri priemyselnom výbere je PVC stále preferovaným materiálom pre vysoké požiadavky na nehorľavosť, zatiaľ čo PE (vrátane nehorľavého modifikovaného PE) možno použiť len v scenároch s nízkym rizikom požiaru. Slepá viera, že retardéry horenia môžu úplne vyriešiť problém horľavosti PE, ľahko povedie k nebezpečenstvu technickej bezpečnosti a nevyhovujúcej kvalite produktu.
